注意：插图中箭头表示加油处，特别是黑箭头处必须用油枪来注润滑油。

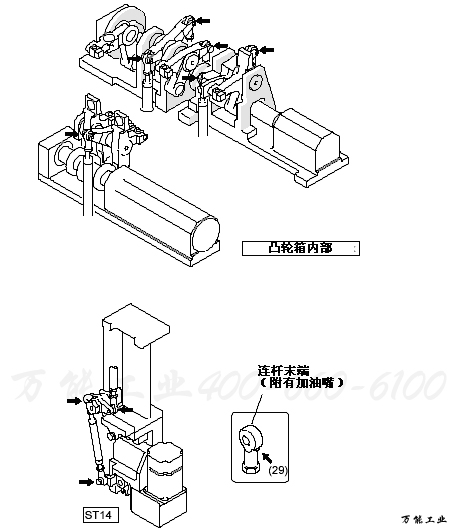

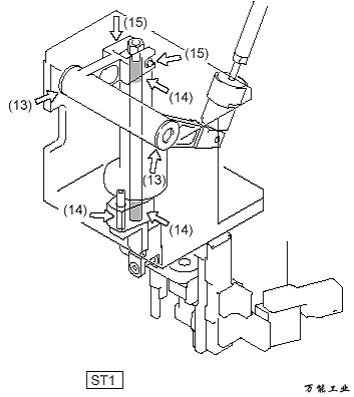

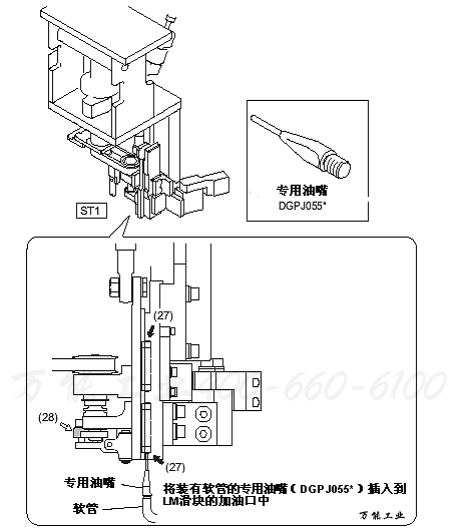

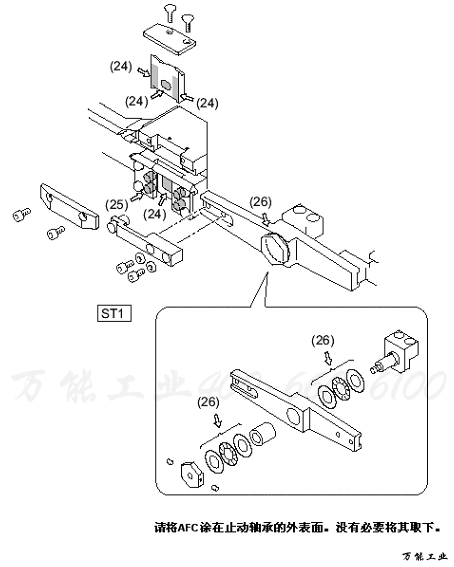

各连杆末端的加油处

注意：插图中箭头表示加油处，特别是黑箭头处必须用油枪来注润滑油。

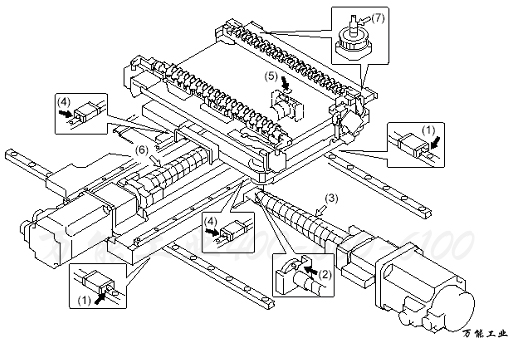

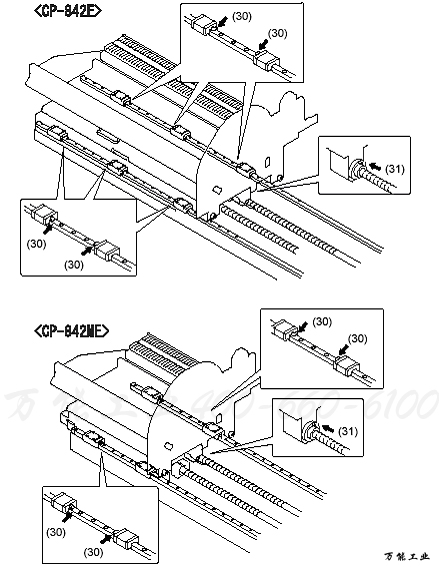

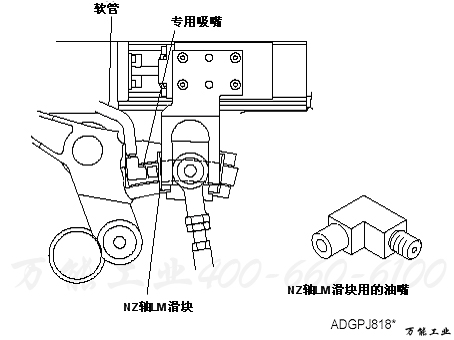

轴的加油处

注意：插图中箭头表示加油处，特别是黑箭头处必须用油枪来注润滑油。

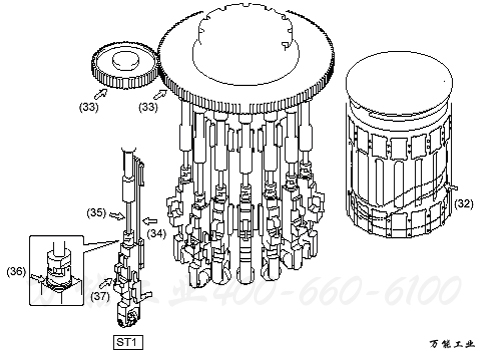

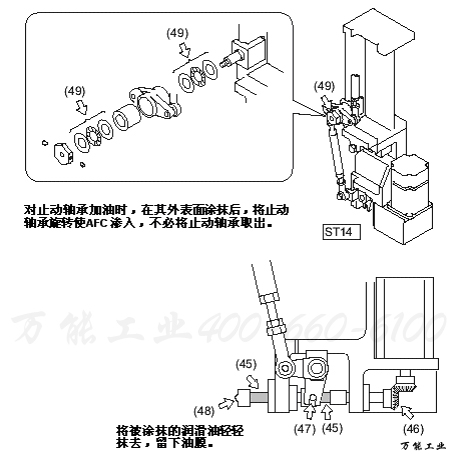

旋转主轴的加油处

插图中箭头表示加油处。



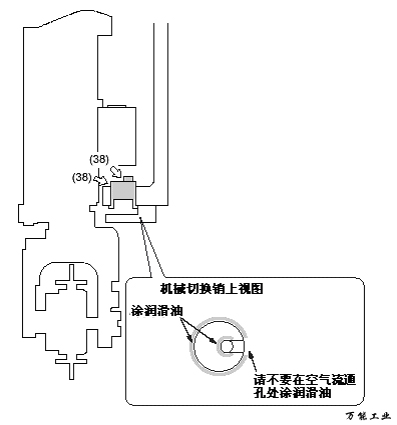

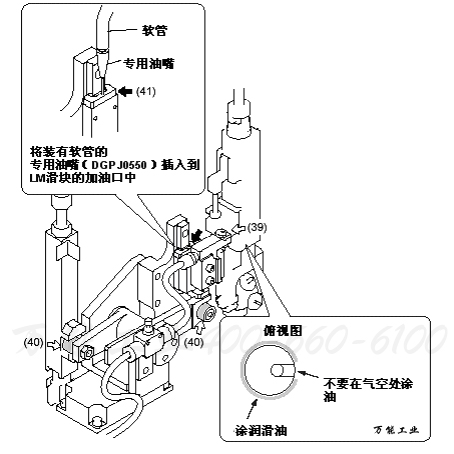

 9ST 气阀驱动部的加油处

插图中箭头表示加油处。



NG 元件排出部件的加油处

注意：插图中箭头表示加油处，特别是黑箭头处必须用油枪来注润滑油。

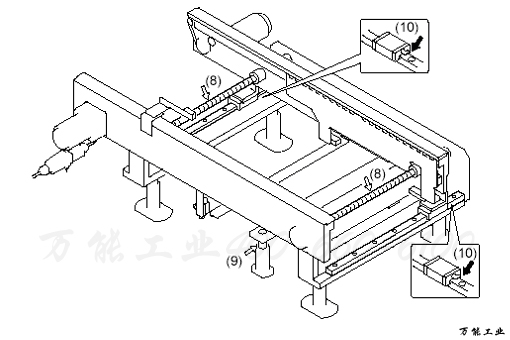

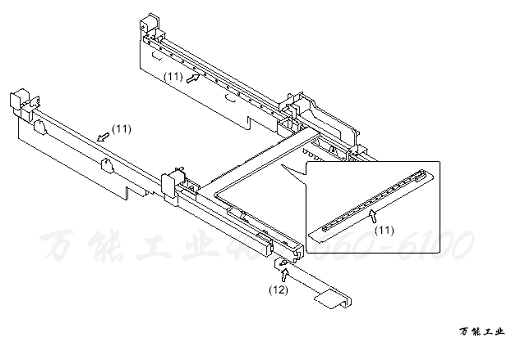

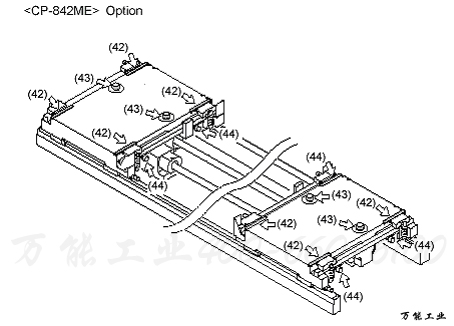

供料托架平台的加油处

插图中箭头表示加油处。



吸嘴切换的加油处

插图中箭头表示加油处。

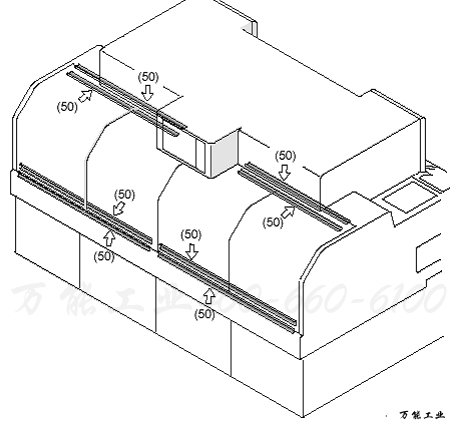

后侧防护罩的加油处

驱动装置的加油处

要点
凸轮箱内驱动装置的润滑油存放在凸轮箱左侧的润滑油冷却箱内。请每3年或者机器运行12000小时后更换1次新的润滑油。

方法

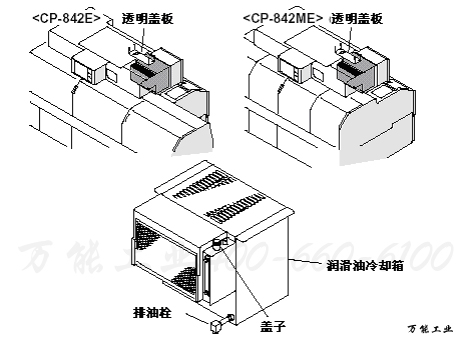

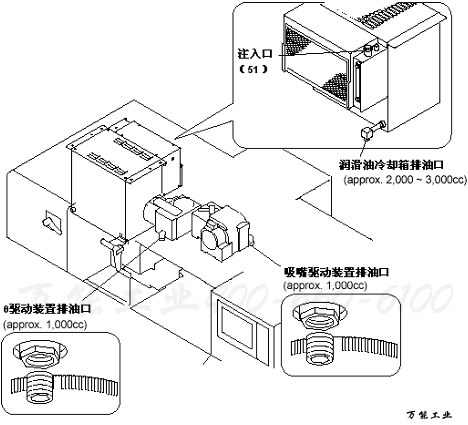

润滑油冷却箱内的润滑油是从3个排油口处排出，各个排油口处排出的油量标准值入下图所示。首先，请准备好接受排出的润滑油的容器以及覆盖机器用的大张塑料布或纸盒箱。


1.盖板，然后拧松润滑油冷却箱上部的盖子。

2.打开左侧后部的防护罩。
3.从润滑油冷却箱部的排油口处将滑油冷排放出来。

4.排完后，拧紧排油栓。
5.请将后部中央的防护罩打开。

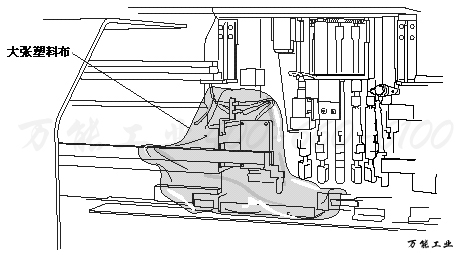

6.在相机以及棱镜盒的周围用大张塑料布将其覆盖。

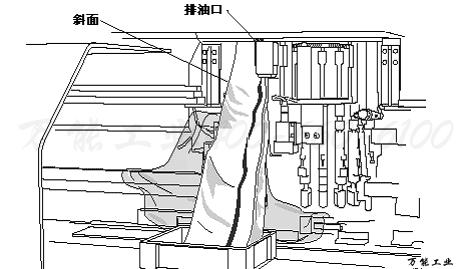

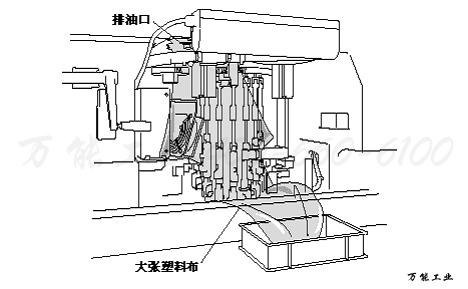

7.从吸嘴驱动装置部的排油口将滑油冷排放出来。

8.排完后，拧紧排油栓。
9.请将前部防护罩打开。

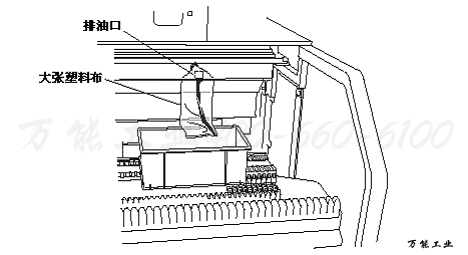

10.从θ驱动装置部的排油口处将滑油冷排放出来。

11.排完后，拧紧排油栓。

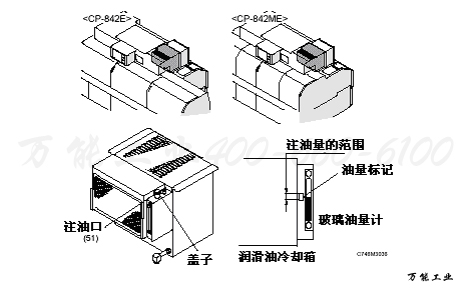

12.请从润滑油冷却箱上部的注油慢慢地注入新的润滑油。

13.请确认玻璃油量计的油量是否在油量标记的范围内。

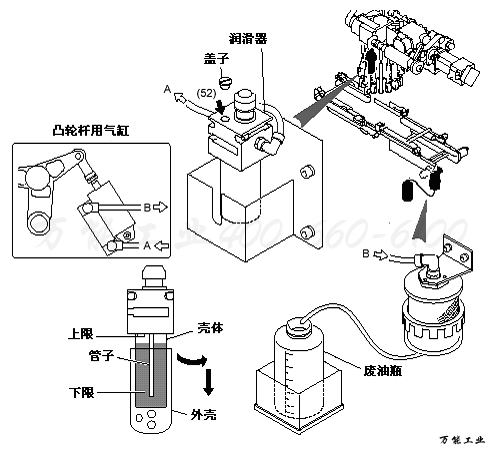

凸轮杆用气缸的加油处

方法
1 用一字螺刀旋开润滑器的盖子。
2 卸下润滑器外壳。
3 将润滑油慢慢地从润滑器的注入口注入。确认壳体内的油面，使注入量不要超过油面上限。
4 将润滑器外壳返回原处，并将润滑器的盖子拧紧。
5 请将废油瓶中的废油清除掉。
